המדריך המתקדם לבדיקת עגורנים ניידים: הנדסה, תקנים וסודות מהשטח

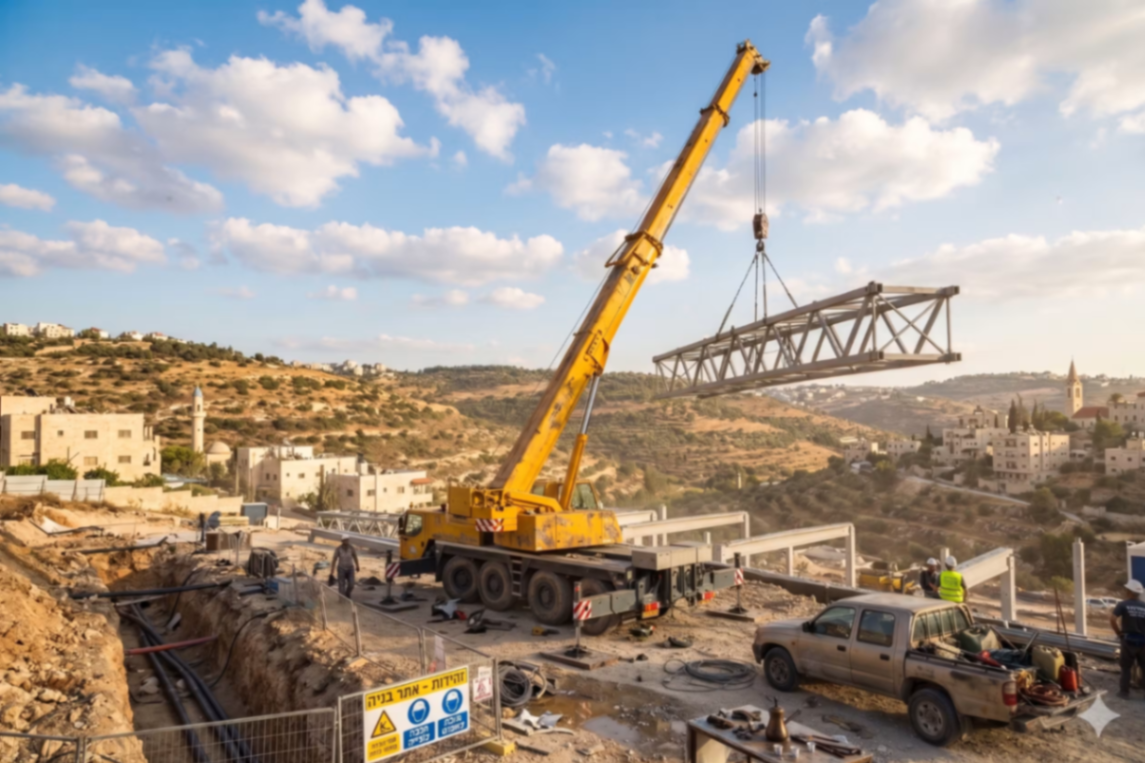

בדיקת עגורן נייד (Mobile Crane) היא מהמשימות המורכבות ביותר הניצבות בפני בודק מוסמך למכונות הרמה. בניגוד לעגורני גשר המקובעים למקומם, העגורן הנייד פועל בסביבה משתנה, תלויה בטיב הקרקע, ודורש שינויי תצורה תכופים. מאמר מקצועי זה צולל לעומק התקנים – האירופאים והאמריקאים – ומשלב אותם עם פרקטיקות שטח חיוניות לבדיקה מקיפה ובטוחה.

1. יציבות, לחץ קרקע וקצוות התהפכות

היציבות של עגורן נייד מוגדרת כיכולתו לשמור על עמדתו ולא להתהפך תחת השפעת עומסים משולבים של משקל המטען, משקל עצמי, רוחות וכוחות אינרציה. קיימים הבדלים משמעותיים בין התקנים השונים ביחס לחישוב מקדם היציבות:

• התקן האמריקאי (ASME B30.5): מתיר הרמה של עד 85% ממומנט ההתהפכות כאשר העגורן נתמך במלואו על מייצבים פתוחים וגלגליו באוויר. עבור עבודה על גלגלים או זחלים ללא מייצבים, העומס מוגבל ל-75% ממומנט ההתהפכות.
• התקן האירופאי (EN 13000 / DIN 15019): מחמיר יותר, ולרוב יציבות עגורנים ניידים מחושבת לפי 75% מהמומנט המהפך. בתקן DIN, עגורן נחשב יציב אם סך כל המומנטים ביחס לקצה ההתהפכות הבלתי נוח ביותר הוא חיובי או שווה לאפס, תחת פקטורים שונים לעומסים ולרוח.
• קצוות התהפכות: בעגורנים נתמכים, קווי ההתהפכות הם הקווים המחברים את מרכזי המייצבים.

2. תצורת זרוע טלסקופית ומערכת ה-Superlift

סדר פתיחת הזרועות

במנופים טלסקופיים, עומס ההרמה האפקטיבי אינו נגזר רק מאורך הזרוע, אלא גם מסדר אחוזי הפתיחה של הסקשנים. פתיחה מדורגת ואחידה של כל הזרועות עדיפה לרוב על פני שליפה מלאה של זרוע אחת, מכיוון שהיא מחלקת את מומנט הכפיפה ואת כוחות הגזירה בצורה אופטימלית לאורך המבנה. לדוגמה, חלוקה בה הזרוע החיצונית פתוחה 92% ושאר הזרועות 46% תעניק לרוב כושר הרמה גבוה יותר מסידורים לא אחידים.

מעבר מפינים לחיכוך

תופעה הנדסית חשובה מתרחשת בעת הנמכת הזרוע (הגדלת רדיוס). בזווית גבוהה, העומס נתמך בעיקר על ידי פיני הנעילה. כשהזרוע מונמכת, העומס עובר לתמיכה בחיכוך בין דפנות המקטעים. מעבר זה מפחית עומס ישיר על הפינים ועשוי להעלות נקודתית את עומס העבודה המותר לפני שהרדיוס הגדול יכריע את הכף.

שימוש ב-Superlift

כדי להתמודד עם מומנט כפיפה עצום ברדיוסים גדולים, מותקנת מערכת סופר-ליפט. מטרתה היא להעביר את העומס על הזרוע הראשית ממצב של כפיפה (Bending) למצב של לחיצה (Compression), מה שעשוי להגדיל את כושר ההרמה עד פי 3. נקודה קריטית לבודק: הוספת הסופר-ליפט משנה את נקודת הכשל הפוטנציאלית של המנוף מסכנה של שבר בזרוע לסכנת התהפכות, מה שמחייב השגחה קפדנית על משקולות הנגד.

3. מערכות בטיחות, LMI ועקיפות חירום (Override)

עגורנים מודרניים מחויבים במערכות בטיחות קפדניות:

• LMI (Load Moment Indicator): מערכת בקרת העומס קוטעת אוטומטית תנועות מסוכנות בטווח שבין 100% ל-110% מקיבולת העומס המותרת.
• עקיפת בטיחות (Set-up Button / Bridging): קיימים מצבים של הרכבה/פירוק או הינעלות מנוף (Deadlock) הדורשים עקיפה של הגובל. הפעלת מנגנון העקיפה מאפשרת חריגה עד 110% בלבד מהטבלה, אך במקביל מגבילה את מהירות כלל התנועות לעד 15% מהמהירות המקסימלית (או 25% אם ההפחתה מבוצעת דרך לחץ השמן). כל הפעלה כזו חייבת להירשם אוטומטית ב"קופסה השחורה" (Data Recorder) של העגורן.
• Anti-Two-Block (ATB): מונע מפגש בין הפסטקה (אונקל) לראש הזרוע. על הבודק לבצע הפעלה יזומה ולוודא עצירה מוחלטת והתראה.

4. הידראוליקה, בלמים ושסתומי החזקה

הסכנה הגדולה ביותר במערכות הידראוליות היא קריסת זרוע או מייצב עקב פיצוץ צינור.

• שסתומי אחיזה (Holding Valves): כל בוכנת הרמה וכל בוכנת מייצב חייבות להיות מצוידות בשסתום אל-חוזר מפוקד (Check valve with pilot). שסתום זה נפתח רק כאשר מוזרם שמן בלחץ הנגדי. אם צינור נקרע והלחץ אובד, השסתום ננעל מיד ומונע את נפילת הזרוע או קריסת רגל המייצב.
• מקדמי ביטחון בצנרת: התקן (EN 13000) מחייב מקדם ביטחון של לפחות 4 לצינורות הידראוליים גמישים עם סופיות, ומקדם של 2.5 לצנרת קשיחה מפלדה.
• שסתום פריקת לחץ (PRV): חייב להיות מכויל כך שלא יעלה על 110% מלחץ העבודה המקסימלי. חובה לבדוק קיום של פלומבה המעידה על כיולו (אחת ל-5 שנים).

5. כבלי פלדה ואביזרי תילוי

עגורנים ניידים משתמשים לרוב בכבלים לא מפותלים (Non-rotating wire ropes) המצריכים מקדם בטיחות תכנוני מחמיר של 5.0 (לעומת 3.5 בכבלים רגילים).

• גובל תחתון וגלגלות: יש לוודא כי במצב הנמוך ביותר של האונקל, נשארים לפחות 2-3 ליפופים שלמים על תוף הכננת כדי למנוע הינתקות.
• יחס התילוי (מספר ההעברות בין הפסטקה לראש הזרוע) חייב להיות מותאם לעומס המונף, שכן הכננת עצמה מוגבלת במשיכה (לרוב כ-10 טון לכבל בודד בעגורנים גדולים).
• סופיות כבל: חיבור קצה הכבל בכבל רץ חייב לעמוד לפחות ב-80% מכושר הקריעה של הכבל, ובכבל נייח ב-90%.

6. הנפת אדם (סל הרמה)

במקרים חריגים בהם אין ברירה, מותר להרים אדם בעגורן נייד תחת מגבלות מחמירות מאוד:

• כושר ההרמה של העגורן ברדיוס הנתון חייב להיות פי 2 ממשקל הסל והאנשים.
• מהירות התנועה (הרמה/הורדה/צידוד) לא תעלה על 0.5 מטר/שנייה.
• מקדם הביטחון של כבל הפלדה חייב להיות לפחות 10 (או 8 בשרשראות).

לסיכום

בודק עגורנים ניידים נדרש לשליטה אבסולוטית הן במכניקה הכבדה והן בתוכנות ובקרי ה-LMI המתוחכמים. כל בדיקה, מעבר להיותה דרישת חוק, היא שכבת המגן הקריטית ביותר בין עבודה יעילה לאסון.
